CJ/T 120-2016 给水涂塑复合钢管标准解读

作者: 湖南天卓管业 编辑: 来源: 原创 发布日期: 2020.04.28
信息摘要:
CJ/T 120-2016 给水涂塑复合钢管是现行的用于给水的涂塑钢管城建行业标准。湖南管道厂家天卓管业对标准的重要内容做下归纳。

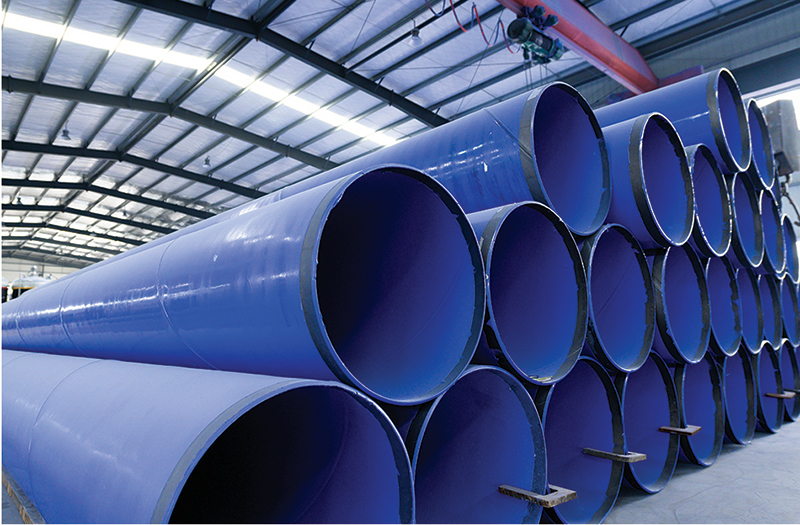

涂塑钢管5

CJ/T 120-2016给水涂塑复合钢管是现行的行业标准,相当于国标,用于替代CJ/T 120-2008。适用于输送介质温度低于45度的给水涂塑钢管的设计制造和检验以及标识运输和储存。

给水涂塑复合钢管分类:1、按内涂层分聚乙烯涂层和环氧树脂涂层;2、按外涂层分热镀锌涂层、聚乙烯涂层和环氧树脂涂层。

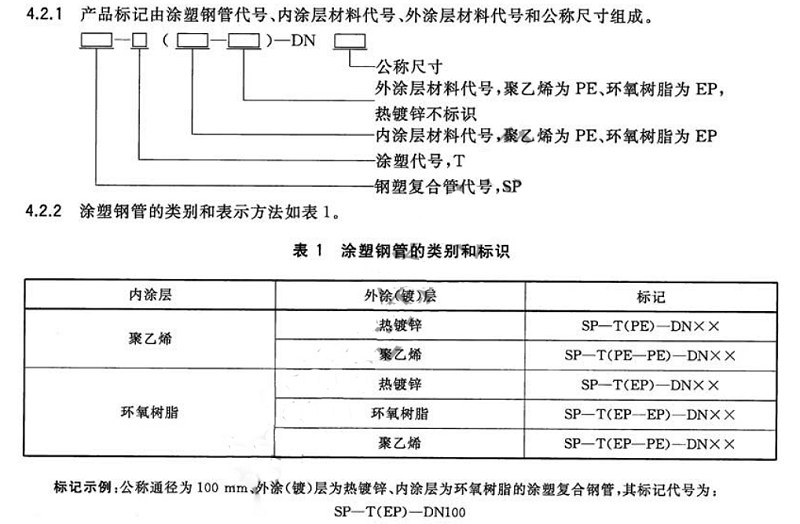

给水涂塑复合钢管标识

涂塑钢管标识

给水涂塑复合钢管材料:

1、基管:一般常用螺旋焊管、直缝焊管、无缝钢管,根据口径和压力选择。

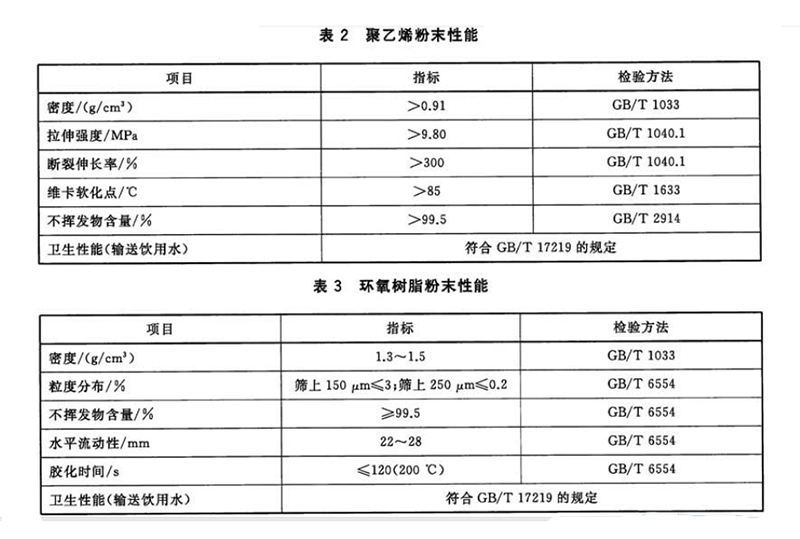

2、防腐材料:涂塑钢管防腐涂层用的聚乙烯粉末和环氧树脂粉末的性能指标见下表

给水涂塑复合钢管原料

给水涂塑复合钢管基管加工和表面处理:

1、焊接钢管需要清理内外表面的毛刺;

2、两端带沟槽和带承插口的应在涂塑前加工好沟槽或承插口。两端带法兰的在涂塑前应焊接好法兰。

3、涂塑前需要进行喷砂或酸洗磷化等工艺处理基管表面,对于DN≥150口径基管,除锈等级应达到Sa2.5级,处理后基管表面锚纹深度应达到40-100微米。

给水涂塑复合钢管外观要求:

1、内外壁平整光滑、色泽均匀、无伤痕、针孔和粘附异物;图层颜色可由供需双方协商确定。

2、钢管应平直,DN≥150的涂塑钢管弯曲度应不大于全长的0.2%,端面应与管轴线垂直。

3、焊接连接的涂塑钢管应去除两个管端的内外涂层,长度约为100-150mm。

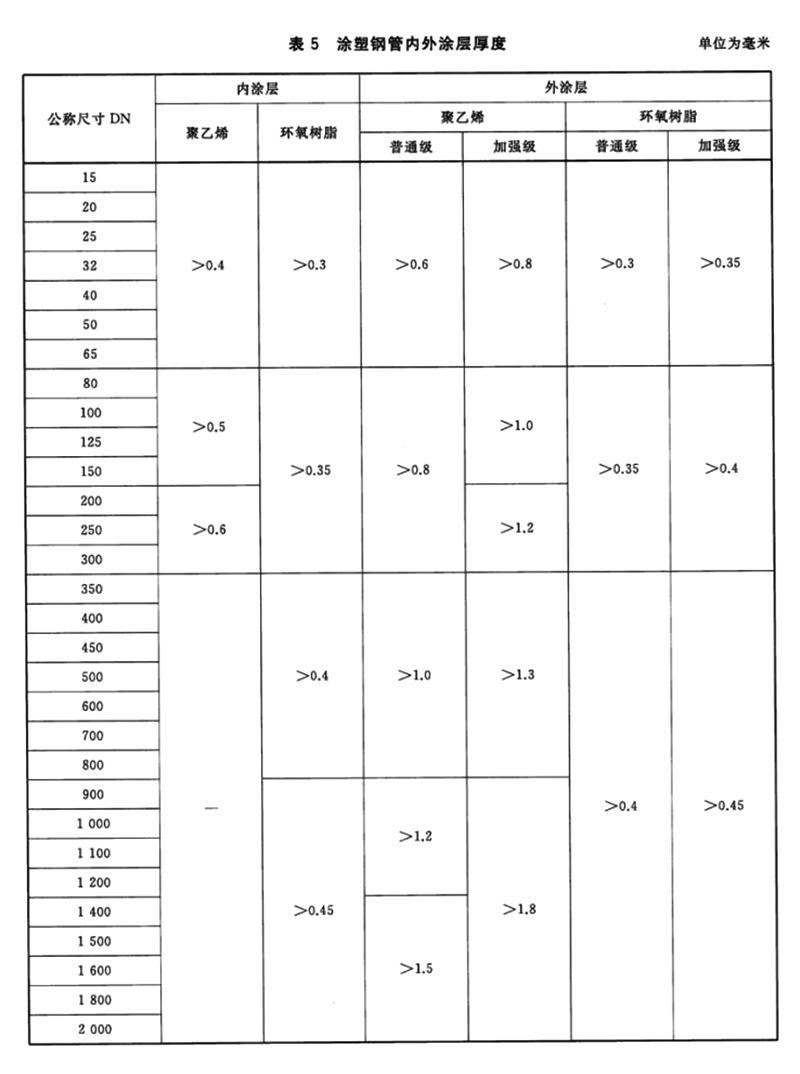

给水涂塑复合钢管涂层厚度: 根据钢管口径,涂层厚度需要满足以下要求。

给水涂塑复合钢管涂层厚度

给水涂塑复合钢管性能:

1、针孔试验:涂塑钢管内外表面要用电火花检测仪检测,无电火花产生。

2、涂层附着力:聚乙烯涂层附着力不应小于30N/cm,环氧树脂涂层附着力应不低于3级。

3、弯曲性能:切取长1200mm的试样,在常温下以基管外径8倍,在弯管机上进行弯曲;聚乙烯涂层的弯曲90度,环氧树脂涂层的弯曲30度,涂层无裂纹和剥离。

4、压扁性能:切取长50mm的试样,常温下置于两平板间,在拉力试验机上渐渐压缩;聚乙烯涂层的压缩到试样外径的2/3,环氧树脂涂层的压缩到试样外径的4/5,涂层无裂纹和剥离。

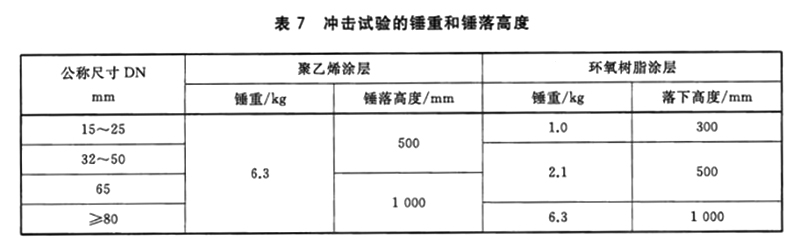

5、冲击性能:切取100mm的试样,在常温下按下表规定进行冲击试验,试验后,涂层无裂纹和剥离。

给水涂塑复合钢管冲击试验

6、卫生性能:输送饮用水的涂塑复合钢管需要符合GB/T 17219标准规定。

给水涂塑复合钢管运输:

管材运输装车时要有防止外涂层划伤的措施;装车后需要捆绑牢固,防止运输中剧烈撞击;装卸时不能抛摔,应使用尼龙吊带进行吊装。

给水涂塑复合钢管贮存:

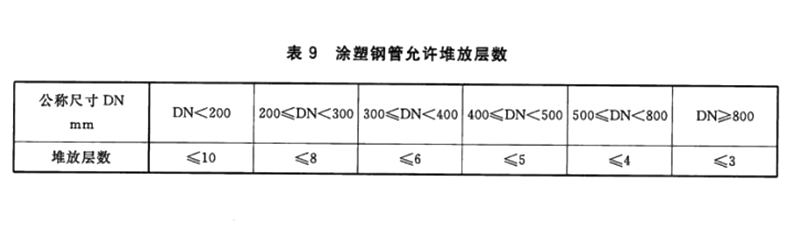

涂塑钢管应平直存放,不宜长期存放室外;底部需采用两道支垫垫起,支垫宽度100mm,支垫与涂塑钢管之间,以及管材之间应有柔性隔离物,堆放时层数应符合下表。

给水涂塑复合钢管堆放

以上即湖南管道厂家——湖南天卓管业有限公司对现行给水涂塑钢管行标的解读。我们严格按照标准要求进行生产检验运输存放,为工程项目提供质量合格放心的管材。
