螺旋钢管常见技术参数有哪些?

作者: 编辑: 来源: 发布日期: 2019.04.12
信息摘要:
螺旋钢管是一种工程上常用管道,怎样简单的检测螺旋钢管技术参数是否符合规范要求是我们需要了解的。

螺旋钢管具有口径大,规格全,性能好等优点,广泛用于各类工程中。怎样简单的检测螺旋钢管技术参数是否符合规范要求是我们需要了解的。

一、外观质量:

1、表面上应该没有裂缝、结疤、折叠和其他深度超过标称壁厚下偏差的缺陷。

2、不应有深度超过6.4毫米的摔坑。坑的长度不应超过0.5D。

3、螺旋钢管焊缝高度:钢管公称壁厚≤13mm焊缝余高3.5mm; 钢管公称壁厚≥13mm焊缝余高≤4.0mm

二、外径和壁厚要求:

1、螺旋钢管标称公称直径和公称壁厚标准值应符合SY/T6475的相关要求。

常用螺旋钢管公称重量表

公称外径D(mm) 公称壁厚t(mm)
5.0 5.5 6.0 7.0 8.0 9.0 10.0 11.0 12.0 13.0 14.0 15.0 16.0 18.0 20.0 22.0
273 33.04 36.28 39.51 45.92
323.9 39.32 43.18 47.04 54.70 62.32 69.89
(325) 39.46 43.33 47.26 54.90 62.54 70.13
355.6 43.23 47.48 51.73 60.18 68.57 76.92
(377) 45.88 50.39 54.89 63.87 72.80 81.67
406.4 49.44 54.32 59.24 68.94 78.60 88.20 97.75
(426) 51.91 57.03 62.14 72.33 82.46 92.55 102.59
457 55.73 61.24 66.73 77.69 88.58 99.43 110.23 120.98 131.60 142.34
508 74.28 86.48 98.64 110.75 122.81 134.82 146.78 158.69
(529) 77.38 90.11 102.78 115.41 127.99 140.51 152.99 165.42
(559) 81.82 95.29 108.70 122.07 135.38 148.65 161.87 175.04
610 89.37 104.09 118.76 133.39 147.96 162.48 176.96 191.39
(630) 92.33 107.54 122.71 137.82 152.89 167.91 182.88 197.80
(660) 96.77 112.72 128.63 144.48 160.29 176.05 191.76 207.42
711 104.31 121.52 138.69 155.80 172.87 189.88 206.85 223.76
(720) 105.64 123.08 140.46 157.80 175.09 192.32 209.51 226.65
(762) 130.33 148.75 167.12 185.44 203.72 221.94 240.11 258.24
813 139.13 158.81 178.44 198.02 217.55 237.03 256.46 278.88
(820) 140.34 160.19 179.99 199.75 219.45 239.10 258.71 276.26 297.77 317.23 256.01 394.58 432.96
914 178.74 200.06 222.93 244.95 266.92 288.84 310.72 332.54 354.31 397.74 440.95 483.96
(920) 179.92 202.19 224.41 246.58 268.70 290.77 312.79 334.76 356.68 400.40 443.91 486.13
1016 198.86 223.49 248.08 272.62 297.10 321.54 345.93 370.27 394.56 443.02 491.26 539.30
(1020) 199.65 224.38 249.07 273.70 298.39 322.82 347.31 371.75 396.14 44.79 493.23 541.47
1220 296.39 327.95 357.47 386.94 416.36 445.73 475.58 533.58 591.88 649.98
1420 347.71 362.21 416.66 451.06 485.41 519.71 553.96 622.36 690.52 758.49
1620 397.03 436.46 475.84 515.17 554.46 593.60 632.87 711.14 789.17 867.00
1820 446.35 490.71 535.02 579.29 623.50 667.67 711.79 799.92 887.81 975.51
2020 495.67 544.96 594.21 643.40 692.55 741.65 796.70 888.70 986.46 1084.21
2220 544.99 599.21 653.39 707.52 761.60 815.63 869.61 977.48 1085.11 1192.53
2420 594.34 635.5 712.62 771.62 830.20 889.66 948

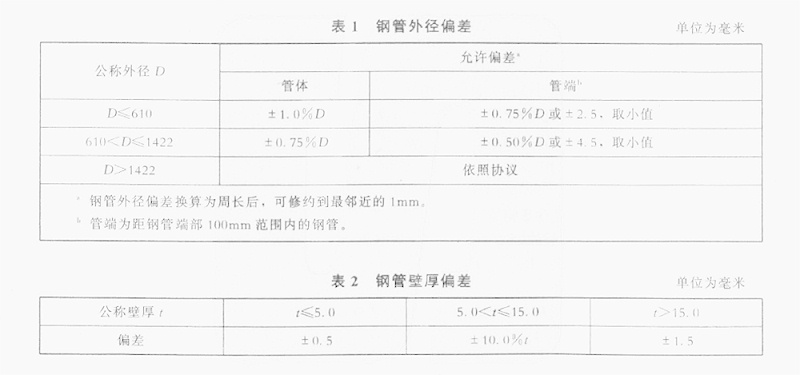

2、螺旋钢管 外径偏差应符合SY/T5037-2012第2页表1的要求。(见下图)

3、螺旋钢管管壁厚度偏差应符合SY/T5037-2012第2页表2的要求。 (见下图)

螺旋钢管外径壁厚

4、螺旋钢管椭圆度要求:在管端长度100mm范围内,最大外径不应比标称外径大1%,最小外径不应小于标称外径1%。

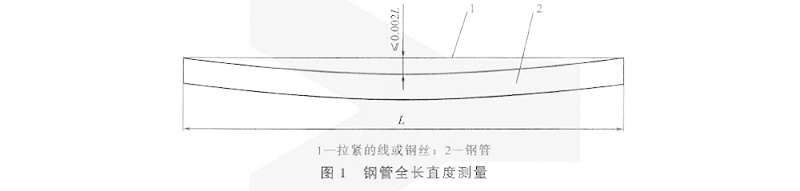

5、螺旋钢管直度:钢管全长L相对于直线的总偏离不应超过0.002L(即2%L)。(见下图)

螺旋钢管直度
